1.檢測系統簡述

     應用現狀：

     目前廠內布匹在兩股連接時剩余長度不統一，并且連接時間點有時連接NG，造成過多不便。

     解決方法：

     在布匹要求處貼上正確條碼，通過機器視覺系統識別判斷條碼，識別后發出警報信號，然后開始接布命令，使布匹剩余長度統一，提高工作效率。

     系統功能：

     ?識別布匹上的一維條碼并判斷條碼SN是否正確。

     ?將識別結果通過IO端子輸出信號傳遞給信號燈。

     2.檢測方案詳述

     (1)硬件配置

     硬件是條碼識別系統實現的基礎，通用的機器視覺系統主要由：工業PC機+工業相機+工業鏡頭+機器視覺光源及控制器等組成。本方案在滿足系統條碼識別要求的前提下，有著以下幾個優點：

     1、小型智能PC機節約空間，避免另外假設電腦。

     2、機臺輕小，方便廠內架線及移動操作。

     3、本著降低成本的原則，精選優質穩定的機器視覺光源及工業相機。

     條碼檢測：整個檢測系統示意圖如下，

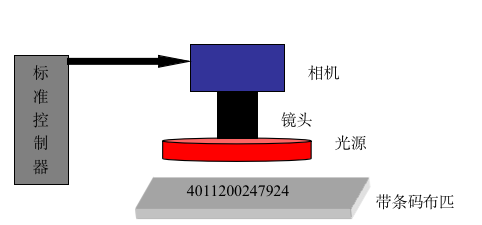

 圖1:檢測系統示意圖

圖2：系統基準條碼

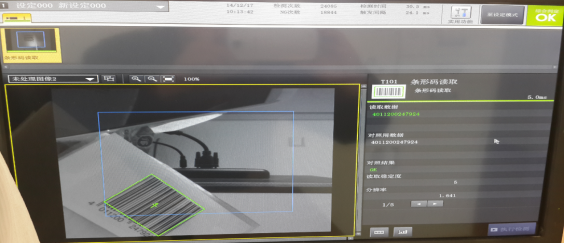

圖3：視覺系統比對OK界面

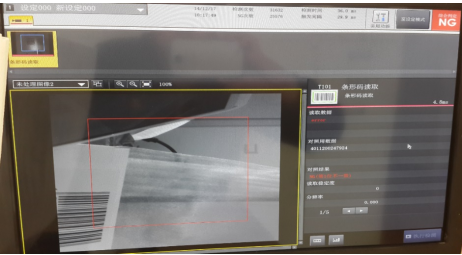

圖4：視覺系統比對NG界面

     (2)軟件系統

     優秀的圖像處理軟件系統應該具有以下幾個特點：

     ?圖像處理算法多、機器視覺功能全；

     ?條碼識別的精度高，可重復性強；

     ?軟件界面友好，可操作性強，處理結果可視化。

     本方案選用光威視覺檢測系統的軟件演示模塊，其集成的機器視覺算法可以適用于高精度條碼檢測如圖5所示。

圖5：軟件識別結果

     (3)模擬識別過程簡述及演示

     ①正確架設測試治具，將功能控制器及其電源固定到適當位置，相機選取合適測試角度。

     ②打開機器視覺測試系統，檢查運行狀態。

     ③將貼有條碼的布匹勻速通過攝像頭拍攝范圍，此時視覺系統一直在運行狀態，未檢測到條碼前比對結果一直NG，信號燈不亮。

     ④當攝像頭檢測到布匹上的條碼通過時，若條碼SN正確，視覺系統則會比對OK。并且標準功能控制器通過IO端子輸出信號，信號燈變亮。此時請操作機器進行接布。

     ⑤當布匹繼續前進，條碼走出攝像頭拍攝范圍后，信號燈變滅。

     備注：可以根據模擬視頻進行對比。
